浅诉板式换热器的基本流向原理及维修应注意事项

您的当前位置: 首 页 >> 新闻动态 >> 行业新闻

浅诉板式换热器的基本流向原理及维修应注意事项

发布日期:2020-07-31 作者: 点击:

应用于冷藏的钎焊板式换热器遵循以下基本流向原理:采用平行流或对角流方式,以达到有效热交换过程。在单通设计中,所有连接都位于换热器一侧,这样非常便于安装。

蒸发器--流向原理:波纹板与拐角之间形成了管道,这样两种介质就可以在交替管道内流动,而且保持相互反向(反向流)。

两相冷却剂(蒸汽+流体)由换热器左下部送入,其蒸汽质量则取决于厂房的操作环境。

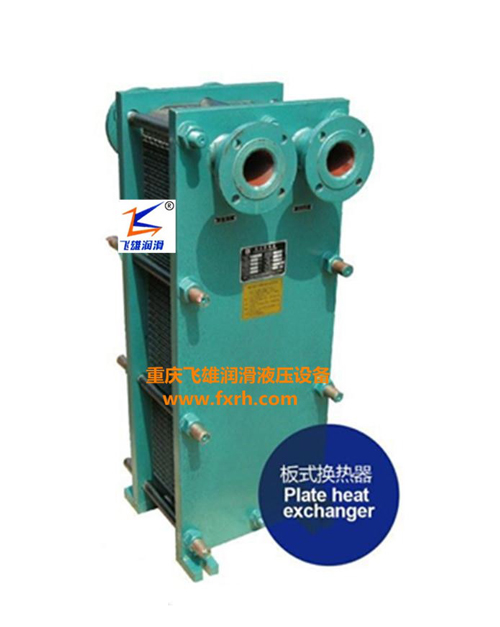

飞雄板式换热器

液相蒸发在管道内进行,按要求,此过程都要产生某些程度的过热,因此,该过程被称为“干膨胀”。

需冷却的水(盐水)在对侧的管道内反向流动;深红色与浅红色箭头则表示水(盐水)连接位置。

冷凝器—流向原理:主要组件与蒸发器相同。用作热气的冷却剂由换热器左上部送入后,开始在管道表面冷凝,直至其冷凝完,随后再稍微进行过冷处理。该过程被称为“自由冷凝”。

在冷凝图示中,浅蓝色与深蓝色箭头显示出盐水接头位置。冷却剂在对侧的管道内进行对向流动并被冷却。浅红色与深红色箭头则表示冷却剂接头位置。

板式换热器维修应注意的事项

1、改换有裂纹或穿孔板片,在现场用透光法查找板片裂纹。

2、调整运转参数,使其到达设计条件。

3、换热器维修组装时夹紧尺寸应契合请求,并不是越小越好。

4、板式换热器板片资料合理匹配。

不锈钢板式换热器流道指板式换热器内,相邻两板片组成的介质流动通道。一般情况下,将若干个流道按并联或串联的费那个是连接起来,以形成冷、热介质通道的不同组合。流程组合形式应根据换热和流体阻力计算,在满足工艺条件要求下确定。尽量使冷、热水流道内的对流换热系数相等或接近,从而得到良好的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等,但在换热和流体阻力计算时,仍以平均流速进行计算。由于U形单流程的接管都固定在压紧板上,拆装方便。


本文网址:http://www.fxrh.com/news/458.html

关键词:钎焊板式换热器,不锈钢板式换热器,换热器
